BNC PCB線束 | 穩定信號傳輸?shù)墓I(yè)連接方

在現代電子通信、工業自動化與測試測量領域中,BNC PCB線束 已成為高頻信號傳輸中不可或缺的關鍵部件。
它不僅決定信號的傳輸效率與穩定性,更影響整個系統的抗干擾能力與可靠性。
作為國內精密連接器制造領域的代表企業,德索精密工業(DeSuo Precision Industry) 通過高標準制造工藝與豐富的工程經驗,為客戶提供高品質的 BNC PCB線束解決方案,助力設備實現高效、穩定的信號互聯。


?? 一、什么是BNC PCB線束?

BNC PCB線束 是將 BNC連接器 與 同軸線纜 一體化組裝后,再通過 板端(PCB端)接口 與電路系統連接的線束組件。
它能夠在設備的主板、電路模塊與外部信號源之間建立穩定的傳輸通道,確保高頻信號的高保真?zhèn)鬏敗?/p>

與傳統焊接連接方式相比,BNC PCB線束在 安裝便捷性、信號完整性與可維護性 上具有顯著優勢,因此在 視頻信號傳輸、射頻通信、監控設備、測試儀表 等行業中被廣泛應用。


?? 二、BNC PCB線束的結構組成

?? 1?? BNC連接器端

采用標準的 Bayonet Nut Coupling(卡口式鎖緊結構),操作便捷、插拔快速、接觸穩定。
支持 50Ω 與 75Ω 阻抗匹配,滿足不同系統的信號需求。

?? 2?? 射頻同軸線纜部分

根據應用場景選用不同型號的同軸線,如 RG-58、RG-174、RG-179 等,
具有 低損耗、高柔性、強屏蔽 等特性,確保信號在高頻段仍保持穩定傳輸。

?? 3?? PCB端接口(Board-end)

提供 直式、彎式、穿板式 等多種結構可選,
支持 SMT貼片焊接直插式安裝(Through Hole)
適配多種PCB布局和空間設計需求。


?? 三、德索BNC PCB線束的核心優勢

? 1. 高頻低損傳輸性能

德索BNC PCB線束在結構與材料上進行優化設計,
阻抗嚴格控制在標準范圍內,有效減少信號反射與傳輸損耗,
確保視頻與射頻信號的高保真輸出。

?? 2. 穩定可靠的機械結構

卡口式鎖緊結構搭配鍍金觸點,
實現高強度固定與低接觸電阻,
即使在震動或移動場合下也能保持穩定連接。

?? 3. 優異的環境適應性

采用鍍鎳金屬外殼與高性能絕緣材料,
具備防潮、防腐蝕、抗老化特性,
可在高溫、濕熱或電磁干擾環境中穩定運行。

?? 4. 多樣化定制方案

德索支持根據客戶的設備接口形式與信號需求,
定制線纜長度、阻抗參數、安裝方式與包裝方案,
滿足從 視頻監控系統射頻測試平臺 的多樣化需求。


?? 四、BNC PCB線束的典型應用領域

應用場景 功能說明
?? 視頻監控系統 實現攝像頭信號與主板之間的高質量視頻傳輸
?? 射頻通信設備 連接天線、功放與PCB主板,確保射頻信號穩定
?? 測試與測量儀器 實驗設備信號輸入輸出端的可靠連接
?? 工業自動化系統 控制信號與檢測模塊的高抗干擾傳輸
?? 科研與軍工設備 高頻、低噪聲系統中的信號互聯解決方案

?? 五、為什么選擇德索精密工業?

作為專業的連接器與線束解決方案提供商,德索精密工業 始終堅持“以精密制造驅動可靠連接”的理念。
在BNC PCB線束領域,德索憑借以下優勢深受全球客戶信賴:

  • ?? 研發實力強:自主設計BNC接口結構,支持特殊定制需求;

  • ?? 制造能力高:CNC高精度加工 + 自動化裝配生產線;

  • ?? 檢測標準嚴:全流程電氣、阻抗、插拔壽命與耐環境測試;

  • ?? 服務響應快:支持樣品打樣、小批量試產與批量交付。


?? 六、總結 | 精密制造 · 穩定傳輸 · 德索品質

BNC PCB線束 作為現代高頻系統中信號傳輸?shù)年P(guān)鍵節點,
不僅承擔著信號傳遞的任務,更代表著系統穩定運行的基礎。

選擇 德索精密工業 的BNC PCB線束,
就是選擇 高質量、高可靠、高適配性 的連接方案。
無論是工業控制、通信傳輸,還是科研測試,
德索都能為您提供一站式射頻連接解決方案。

?? 立即聯系德索,獲取專屬的BNC PCB線束定制方案與技術支持!

BNC射頻同軸連接器:瞬斷瞬連間的高頻信使

在測試臺的密集線纜間,在通信設備的接口陣列中,它頻頻閃現——BNC射頻同軸連接器,以一聲清脆的“咔嗒”完成連接,用簡潔的卡口結構,在瞬斷瞬連之間,傳遞著高頻信號的穩定與可靠。它不似螺紋鎖緊那般緩慢,卻以迅捷與精準,成為射頻世界中不可或缺的“高頻信使”。在需要頻繁插拔、快速部署的場景中,BNC連接器以其便捷的卡口式鎖緊結構,成為工程師手中的“快槍手”。無需工具,單手操作,0.5秒完成連接或斷開——它讓測試更高效,讓維護更從容。而在每一次快速切換的背后,是精密的同軸結構對信號完整性的默默守護。

快,是它的節奏;穩,是它的內核
它采用中心針+外導體+卡口鎖緊的三段式設計,確保電氣連續性與機械可靠性并存。50Ω標準阻抗貫穿始終,從DC至4GHz甚至更高,信號在頻繁切換中依然保持低反射、低損耗。它知道:快,絕不能以犧牲性能為代價

它是射頻系統中的“流動哨兵”
在示波器與探頭之間,它傳遞著納秒級的瞬態信號;
在視頻監控系統中,它承載著高清模擬視頻的連續幀流;
在廣播設備與發射機之間,它完成信號鏈路的快速搭接與切換。
它不常居中心,卻始終在關鍵鏈路的節點上,來回穿梭,使命必達

結構精巧:快而不糙,簡而有度

  • 卡口式鎖緊機構:兩步完成鎖付,防誤脫設計確保連接穩固;
  • 中心導體精密對準:確保插針與插座完全同軸,減少信號失真;
  • 屏蔽外殼360°接地:有效抑制電磁干擾,維持系統電磁兼容性;
  • 多種安裝形式:直式、彎式、面板式、電纜式,適配不同布局需求。

嚴苛驗證:在頻繁中檢驗可靠

  • 插拔壽命測試:500次插拔后,接觸電阻無顯著上升,信號穩定性如初;
  • 高頻性能測試:在3GHz下,駐波比<1.2,插入損耗<0.2dB;
  • 環境適應性:通過溫度循環、濕熱、振動測試,適用于工業與戶外場景;
  • 抗干擾能力:在強電磁場中,仍能保持信號純凈,無雜波引入。

型號演進:從通用到專業,覆蓋多元場景

  • BNC-J / BNC-K:標準插頭與插座,廣泛用于測試測量、音視頻設備;
  • BNC-50J / BNC-75J:分別適配50Ω與75Ω系統,精準匹配不同阻抗鏈路;
  • 高壓型BNC:支持?jǐn)?shù)千伏耐壓,用于醫療成像與高能信號傳輸;
  • 三同軸BNC:增加屏蔽層,用于高抗干擾要求的精密測量環境。

應用場景:在流動中建立連接

  • 電子實驗室中的示波器、信號發生器接口
  • 廣播電視系統的視頻信號傳輸鏈路
  • 安防監控系統的高清模擬攝像頭連接
  • 醫療設備中ECG、超聲信號的采集接口
  • 工業自動化測試系統中的快速對接模塊

結語:

它不追求永恒的連接,
卻在每一次“瞬斷瞬連”中,
兌現著對穩定的承諾。

BNC射頻同軸連接器,
以快為形,以穩為魂,
在高頻的脈動中,
做那個——
來去自如,卻從不失約的信使

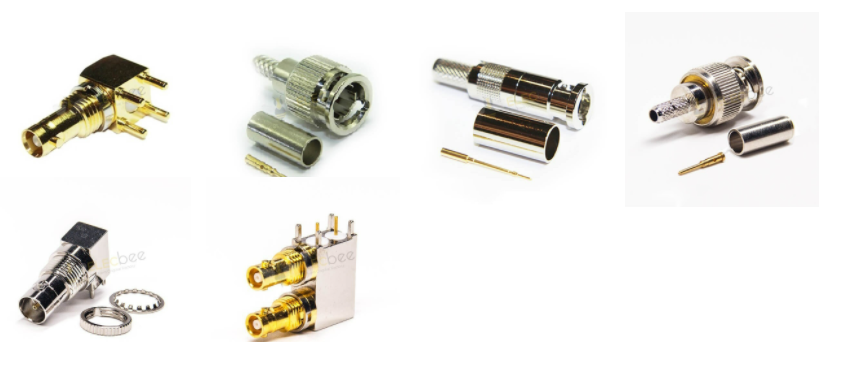

彎角之姿:BNC彎式插座在空間褶皺中點亮信號通路

它不走直線,卻比誰都更懂“捷徑”;它以一道優雅的彎角,破解了設備內部最棘手的布線困局——它是BNC彎式插座,在狹小空間的褶皺里,以柔韌之姿,點亮高頻信號的通行之路。在電子設備日益緊湊的今天,直線連接早已成為奢侈。當電路板密布元器件,當機箱空間寸土寸金,當線纜需要90度轉身卻不能折損信號——BNC彎式插座,便以45°或90°的謙卑彎角,悄然登場。它不是叛逆的“拐彎”,而是智慧的“轉向”,在物理的極限中,為信號開辟出一條流暢的綠色通道。

它是緊湊設備的“空間魔術師”
在小型化儀器、高密度模塊、嵌入式系統中,直式插座常因空間不足而“插不進去”。而彎式BNC插座,像一位懂得“側身而過”的舞者,將連接方向巧妙偏轉,節省縱深空間達30%以上。它讓線纜自然貼合機箱內壁,避免擠壓、彎折過度,既保護線纜,也提升整機可靠性。

它是高頻信號的“彎道守護者”
彎,不等于妥協。BNC彎式插座在結構設計上精打細算:

  • 內部導體連續彎曲,減少信號反射與駐波;
  • 屏蔽腔體一體化成型,確保電磁屏蔽完整性;
  • 阻抗恒定50Ω,高頻性能與直式插座媲美;
  • 鍍金觸點+金屬卡扣,保障接觸可靠,插拔順暢。

即便路徑彎曲,信號依然“直行”——這是它的承諾。

它是現場安裝的“救場王”
在機柜密集、走線復雜的現場,工程師常常面臨“線太硬,插不上”的窘境。BNC彎式插座,像一位“懂你難處”的老伙計,讓線纜自然過渡,無需強行扭轉。尤其在振動環境中,它還能減少應力集中,避免接口松動或焊點斷裂。

設計之巧:在彎與直之間,尋找最優解

  • 90°直角設計:最大化節省空間,適合面板密集區域;
  • 45°斜角版本:兼顧空間與布線靈活性,適用于復雜走向;
  • 面板安裝型:螺母鎖緊,防松防震,適合工業現場;
  • PCB直焊式:精準對位,確保電氣性能穩定。

每一處彎角,都是結構與電氣的平衡藝術

測試驗證:彎,也要經得起考驗

  • 電氣性能測試:在1GHz、3GHz、6GHz頻段下,駐波比、插入損耗均達標;
  • 機械耐久性:5000次插拔后,接觸電阻無明顯變化;
  • 振動與沖擊:模擬運輸與運行環境,無松脫、無信號中斷;
  • 溫度循環:-40°C至+85°C反復循環,材料無變形、性能無衰減。

應用場景:彎出智慧,連通世界

  • 通信設備:5G小基站、光模塊接口
  • 醫療儀器:內窺鏡系統、監護設備信號端口
  • 工業控制:PLC模塊、機器視覺相機連接
  • 測試測量:便攜式示波器、頻譜儀接口
  • 航空航天:機載電子系統空間優化設計

結語:

它不執著于筆直,卻更懂得如何抵達;
它以彎角之姿,化解空間的困局;
在信號的世界里,路徑可以彎曲,
但連接的可靠,永遠筆直。

BNC彎式插座,
在方寸之間,
用一次優雅的轉身,
點亮了高頻信號的通路。

它是電子設計中的——
智慧拐點,可靠連接

微小的尺寸,巨大的責任——BNC插座小而艱巨的任務

它只有拇指大小,卻扛著“信號不丟、畫面不花”的千鈞重?fù)?dān);它靜靜嵌在設備面板上,不聲不響,卻要在高頻、高壓、高干擾的戰場上,守住每一分信號的純凈——它是BNC插座,工業與電子世界里那個“個頭最小、膽子最大”的守門員。
別看它小,它可是信號世界的安檢門:所有高頻數據、視頻流、射頻脈沖,都得從它這道“小門”通過。插頭一旋,咔噠鎖定,接觸可靠,屏蔽嚴密——稍有松動,示波器就“花屏”,直播就“卡頓”,雷達就“失聯”。它的任務,小得看不見,卻重得不能錯。
它是實驗室的“信號哨兵” 在精密儀器前,科研人員屏息凝神,BNC插座卻早已進入戰備狀態。每一次示波器捕捉納秒級脈沖,每一次頻譜儀分析微弱信號,都依賴它實現低駐波比、高阻抗匹配的連接。它不說話,但它的穩定,決定了數據是否可信。
它是廣播臺的“畫面守門人” 在電視直播的倒計時中,攝像機信號正通過BNC插座涌入切換臺。它承受著每秒數億次的信號震蕩,卻始終穩如泰山。防水型號頂住戶外暴雨,抗振結構扛住轉播車顛簸。它知道:哪怕一次接觸不良,就是全國觀眾的“黑屏事故”
它是軍用系統的“神經接口” 在雷達、電子戰設備中,BNC插座連接著關鍵射頻鏈路。極端溫度、強電磁場、劇烈震動——它用鍍金觸點、金屬外殼、360°屏蔽環,構筑起一道信號防火墻。在戰場上,它傳遞的不是數據,是決策的命脈。
小身材,大工程:制造背后的“微雕藝術”
BNC插座的“小而強”,源于廠家對毫米級精度的極致追求:
微型車削:黃銅本體經CNC精雕,孔徑、螺紋誤差小于0.01mm;
鍍層科技:觸點鍍金3微米以上,確保低電阻、抗氧化;
屏蔽設計:金屬外殼與編織層緊密接觸,實現全頻段電磁屏蔽;
插拔壽命:5000次以上反復插拔,依然緊固如初。
每一顆BNC插座,都是微米級的工業藝術品,是“小而美、小而強”的真實寫照。
測試:在極限中,檢驗“隱形英雄”
電氣測試:駐波比<1.2,插入損耗<0.2dB;
環境測試:-55°C至+125°C循環,鹽霧試驗48小時;
機械測試:扭矩、抗拉、振動全項達標;
壽命驗證:自動化設備模擬萬次插拔,數據全程記錄。
應用場景:小插座,大舞臺
醫療超聲設備中的信號接口
5G基站射頻模塊的連接樞紐
工業機器視覺系統的視頻傳輸
航天測控系統的數據中轉站
結語:
它小如紐扣,卻連接著世界的信號脈搏; 它靜默無言,卻守護著每一次精準測量與實時直播。
微小的尺寸,承載著巨大的責任; 艱巨的任務,藏在每一次可靠的旋緊之中。
BNC插座, 用毫米級的身軀, 完成著兆赫級的使命。
它是電子世界里, 最不起眼,卻最不能缺席的—— 信號守護者

解析BNC插座核心作用:為射頻設備搭建可靠信號通路

“師傅,為啥射頻設備非得用 BNC 插座?普通插座不能傳信號嗎?”
在射頻測試車間里,BNC 插座是連接示波器、信號發生器、雷達模塊的 “關鍵橋梁”。新人常疑惑它的特殊性 —— 明明看著和普通插座差別不大,卻能在高頻場景下穩定傳信號。其實 BNC 插座的核心價值,就在于解決射頻設備 “信號易衰減、易受干擾” 的痛點,從結構設計到性能參數,每一處都為 “可靠傳信號” 服務。今天就從工程師視角,拆解 BNC 插座的三大核心作用,帶你看懂它為啥是射頻設備的 “標配”。

一、核心作用一:阻抗匹配,減少射頻信號反射

射頻信號最怕 “阻抗不匹配”—— 信號在插座與電纜的連接處反射,會導致信號衰減、測試數據不準。而 BNC 插座的核心設計,就是通過精準阻抗控制,讓信號 “順暢通過”。
市面上的 BNC 插座分 50Ω 和 75Ω 兩種:50Ω 款適配射頻測試設備(如示波器、信號發生器),75Ω 款適配視頻傳輸設備(如監控?cái)z像頭)。它的內部導體采用純銅或銅鍍銀材質,外殼與屏蔽層緊密貼合,能將阻抗誤差控制在 ±2Ω 以內。去年有個客戶用普通插座接射頻模塊,測試信號反射率達 25%,換成 50Ω BNC 插座后,反射率直接降到 3% 以下,測試數據立馬精準。
對射頻設備來說,BNC 插座就像 “信號的導航儀”,通過精準阻抗匹配,避免信號走 “回頭路”,確保高頻信號(最高支持 11GHz)傳輸時衰減最小。

二、核心作用二:屏蔽抗干擾,隔絕外部電磁干擾

射頻信號很 “敏感”—— 車間里的電機、電線產生的電磁干擾,會讓信號 “變味”。BNC 插座的雙層屏蔽設計,能為信號搭建 “防護盾”。
它的外殼用黃銅鍍鎳材質,內部有獨立屏蔽腔,當電纜插入時,屏蔽層會與插座外殼緊密接觸,形成完整的屏蔽回路。實測數據顯示,優質 BNC 插座的電磁屏蔽衰減≥90dB,能有效隔絕外界干擾。之前有個客戶在電機車間測試射頻模塊,用普通插座時信號雜波多,換成 BNC 插座后,雜波完全消失,模塊正常工作。
在工業環境或多設備密集場景,BNC 插座的抗干擾能力尤為關鍵,它能確保射頻信號不受 “鄰居設備” 影響,保持穩定傳輸。

三、核心作用三:機械穩固,適應高頻設備頻繁插拔

射頻測試中,插座需要頻繁插拔(如每天測試幾十次樣品),普通插座用幾個月就會松動,而 BNC 插座的機械結構設計,能承受高頻次插拔且保持穩定。
它采用 “卡口式鎖定” 結構 —— 插入時旋轉 90° 即可鎖定,拔插力控制在 10-15N 之間,既不會太松導致接觸不良,也不會太緊導致插拔困難。同時,插座的針芯采用耐磨材質,插拔壽命可達 500 次以上。車間里的 BNC 插座,即使每天插拔 20 次,用 1 年多依然接觸良好,沒有出現松動問題。
對需要頻繁測試的射頻設備來說,BNC 插座的穩固性直接決定了工作效率,能減少因插座松動導致的返工,降低維護成本。

四、選 BNC 插座別踩坑:記住這 3 點

要讓 BNC 插座充分發揮作用,選型時得避開這些誤區:
  1. 別混用阻抗:射頻測試選 50Ω,視頻傳輸選 75Ω,混裝會導致信號反射,比如用 75Ω 插座接示波器,測試數據會偏差;
  2. 優先選工業款:民用 BNC 插座屏蔽性差,使用壽命短,射頻設備要選帶工業認證的款式,確保屏蔽衰減≥85dB;
  3. 檢查插拔力:優質 BNC 插座插拔順暢,無卡頓感,若插拔過緊或過松,可能是內部結構不合格,別購買。

結語:BNC 插座,射頻設備的 “信號守護者”

對射頻設備來說,BNC 插座不是 “普通連接件”,而是確保信號可靠傳輸?shù)?“關鍵一環”—— 它通過阻抗匹配減少信號反射,用屏蔽設計隔絕干擾,靠穩固結構適應頻繁插拔。選對、用好 BNC 插座,才能讓射頻設備發揮最佳性能,避免因信號問題導致的測試失誤或設備故障。下次再看到射頻設備上的 BNC 插座,就知道它背后藏著這么多 “信號保護” 的設計了。
? 老周?射頻測試車間工程師
?? 聊 BNC 插座技術,也講射頻設備實操干貨
BNC 50Ω母頭直式法蘭盤式座子

bnc連接器公司質量怎么區分【工廠課堂】

市面上,生產bnc連接器的公司有很多,作為消費者要怎么知道哪一家bnc連接器公司生產的產品質量好呢,bnc連接器公司產品質量又該如何區分呢?下面德索五金電子工程師就來科普一下bnc連接器公司質量怎么區分,主要從兩個方面,具體如下:

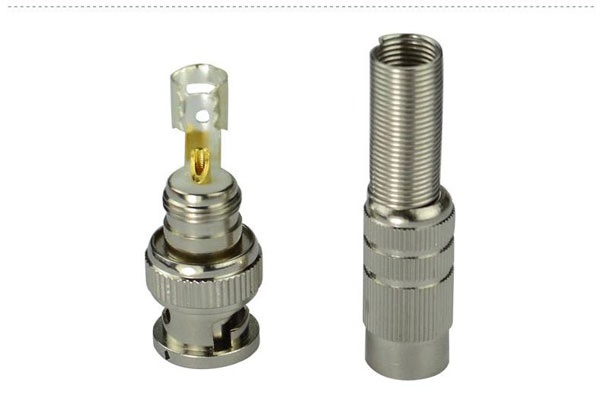

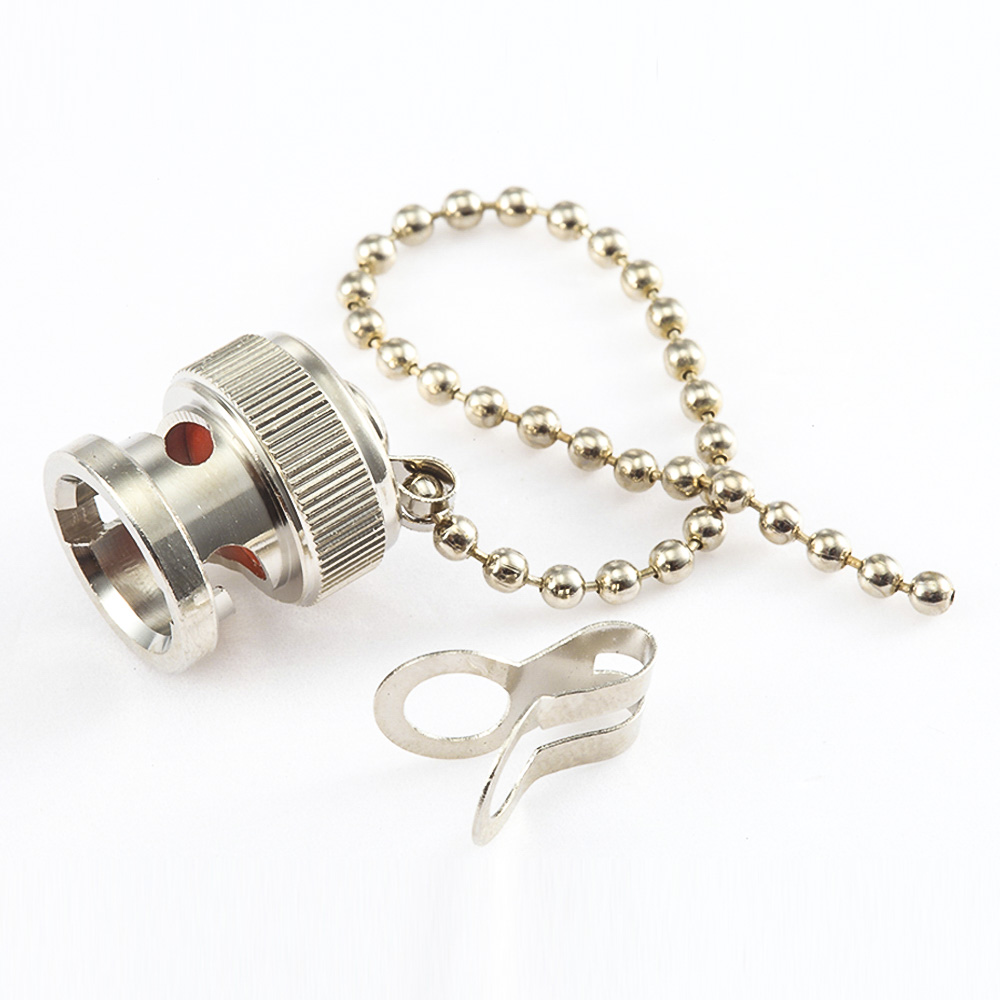

第一、可用吸鐵石進行吸附測試:一般情況下只有卡口彈簧和尾部彈簧為帶鐵質材料;線夾和插針為銅質,其他部件為鋅合金。

第二、可刮開表面鍍層看材質:通過金屬利器刮開表面的鍍層直觀的看材質,例如刮開線夾、插針、屏蔽套筒鍍層直觀對比產品材質。

讀完上文之后,您對于“bnc連接器公司質量怎么區分”應該非常清楚了吧,更多“bnc連接器公司質量怎么區分”的知識,小編會繼續編輯整理發布在bnc知識中心與您分享。東莞市德索五金電子電子科技有限公司17年專業于BNC連接器、bnc線束、bnc轉接頭,bnc配件等生產研發,產品品類已達20000余種,完全能夠滿足各類高端客戶對質量的需求。

德索工廠淺談BNC轉VGA視頻轉換器特征

BNC轉VGA視頻轉換器是市場上比較熱銷的產品之一,有著較高的需求量,每個月在德索工廠出貨量也是一直居高不下,那么你知道BNC轉VGA視頻轉換器有什么特征嗎,它的特征表現在哪些方面呢?下面德索五金電子工程師來科普一下BNC轉VGA視頻轉換器特征是什么。

* 即插即用功能,無需安裝任何軟件,使用方便。

* 支持一路Video,一路S-Video輸入,可用按鍵切換 。

* 支持一路外部VGA輸入。

* 高質量視頻轉換,可以在視頻,SVIDEO,電腦主機之間切換。

* 當Video或S-Video輸入時,VGA默認輸出1024×768@75Hz,其它可選:

1280×1024@60Hz、1024×768@60Hz、800×600@75Hz

* 有圖像凍結功能。

* 自動適應NTSC和PAL制式。

* 可轉換的VGA圖像清晰平穩,毫無閃爍,色彩還原性好,畫面通透感極佳。

上文介紹的“BNC轉VGA視頻轉換器特征是什么”就介紹到這里了,更多“BNC轉VGA視頻轉換器特征是什么”相關的知識,小編會繼續編輯整理發布在bnc知識中心與您分享。東莞市德索五金電子電子科技有限公司17年專業于BNC連接器、bnc線束、bnc轉接頭,bnc配件等生產研發,產品品類已達20000余種,完全能夠滿足各類高端客戶對質量的需求。BNC接頭網倉庫庫存足,交期快,一年質量保障,售后服務到位,17年專注生產BNC連接器,工廠擁有數十臺先進的自動化組裝及檢測設備,確保全過程自動、高效、穩定。我們力求精益求精,相信我們不會讓您失望。

BNC轉VGA視頻轉換器應用范圍有哪些

對于經常采購bnc連接器的人員來說,一定有聽過BNC轉VGA視頻轉換器這款產品,它有著較為廣泛的應用,那么你可清楚BNC轉VGA視頻轉換器應用范圍有哪些呢?如果對于BNC轉VGA視頻轉換器應用范圍還不清楚的話,可以來讀一讀這篇文章。

安防領域:搭配PC顯示器,達到并超過監視器的效果,大量降低成本 地鐵公交:可即時并清晰的顯示乘客人流的狀況,無拖尾拖影

視訊會議:傳輸過來的視頻圖像更加逼真

家庭應用:用電腦顯示器看電影,看電視等

娛樂應用:各類電視游戲機(PS2、XBOX等)轉換到顯示器上,畫面更加細膩,不閃爍  附件

VGA200BOX主機一個

5V/1A電源適配器1個

USB電源線1根

產品說明書1份

BNC轉VGA視頻轉換器產品廣泛用于DVR后端監視器、視頻教學設備、地鐵工程、工業等,取代傳統的CRT監視器,體積小、畫質清晰、即插即用、簡單方便。

上文介紹的“BNC轉VGA視頻轉換器應用范圍有哪些”就介紹到這里了,更多“BNC轉VGA視頻轉換器應用范圍有哪些”相關的知識,小編會繼續編輯整理發布在bnc知識中心與您分享。東莞市德索五金電子電子科技有限公司17年專業于BNC連接器、bnc線束、bnc轉接頭,bnc配件等生產研發,產品品類已達20000余種,完全能夠滿足各類高端客戶對質量的需求。BNC接頭網倉庫庫存足,交期快,一年質量保障,售后服務到位,17年專注生產BNC連接器,工廠擁有數十臺先進的自動化組裝及檢測設備,確保全過程自動、高效、穩定。我們力求精益求精,相信我們不會讓您失望。

BNC連接器可靠性受什么影響,如何評估?

對于采購人員來說,他們?cè)诓少廱nc連接器的過程中,除了要考慮到產品的價格之外,還要兼顧到bnc連接器的質量和可靠性,那么bnc連接器的可靠性受什么因素的影響呢,評估bnc連接器的可靠性又要評估哪些內容呢,下面德索五金電子工程師就來科普一下BNC連接器可靠性受什么影響,如何評估?

一、BNC連接器的可靠性可以考慮如下幾種因素:

1、產品設計和產品制造的材料

2、操作環境

3、功能要求應用的環境,特別是溫度、濕度、腐蝕性,決定了哪些自身的失效機理會發生作用,而BNC連接器功能的要求,決定了怎樣的失效程度是允許的。

二、BNC連接器可靠性評估程序包括如下內容:

1、決定應用的可接受的標準,包括端子電阻和其它的失效模式。按照應用的重要性確認發生作用的失效機理并分類。

2、開發測試程序處理預測的應用中的失效機理,排列并分等級。

3、定下加速因子,如有可能做特別的測試。

4、根據從鑒定程序得來的數據,作適當?shù)臄?shù)據分析和數據統計處理。

5、評估可靠性以上的步驟依賴于工程上的判斷。BNC連接器的制造商和用戶應該對鑒定程序的內容和方法一致同意認可。

上文介紹的“BNC連接器可靠性受什么影響,如何評估?”就介紹到這里了,更多“bnc連接器可靠性”相關的知識,小編會繼續編輯整理發布在bnc知識中心與您分享。東莞市德索五金電子電子科技有限公司,有著十七年的BNC連接器,連接線,BNC連接器廠家,端子線生產經驗,bnc連接器產品品種已20000余種,完全能夠滿足各類高端bnc連接器客戶的需求.咨詢熱線:4006263698.如果喜歡我們德索五金電子BNC連接器的話,歡迎掃描下方的二維碼。

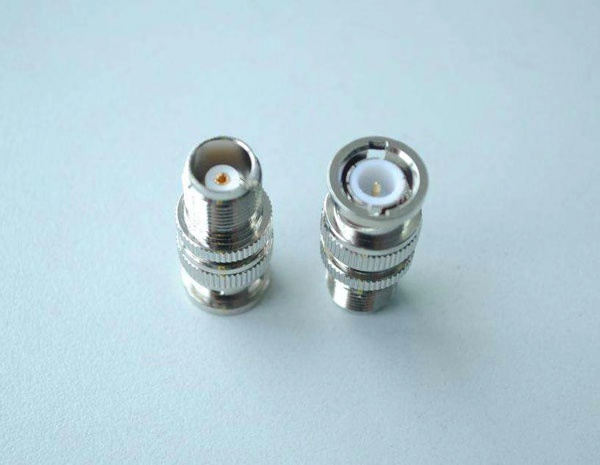

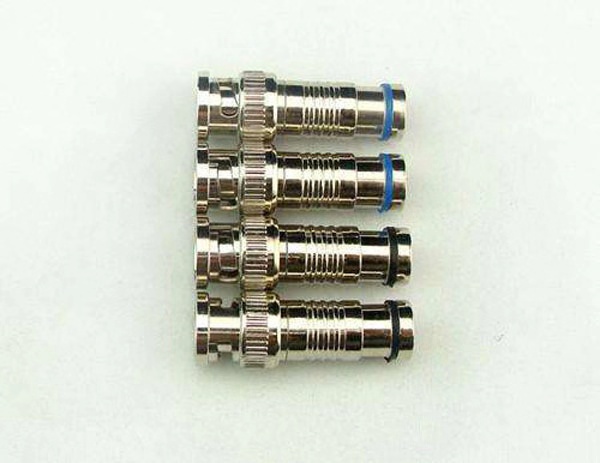

bnc同軸連接器在哪里買

bnc連接器是德索五金電子工廠熱銷的產品之一,每個月出貨量一直居高不下,我們生產過的BNC連接器多達上千款,有常規款,定制款等,如果您不知道bnc同軸連接器在哪里買的話,那么可以考慮一下德索五金電子,專業的,更放心。

BNC連接器的型號繁多,而帶變壓器的BNC連接器非常常見,那么對于BNC連接器為什么要帶有變壓器的原因大家了解到多少呢?變網絡壓器又提供了哪些性能呢?下文由德索五金電子BNC連接器廠家為大家詳解BNC連接器帶變壓器的核心性能。

BNC連接器主要用于信號電平耦合。首先可以增強信號,使傳輸距離更遠,其次芯片端可以與外界隔離,使抗干擾性能得到了大大提升,芯片還具有很強的保護作用(如仿雷擊)。當連接到不同級別的網絡端口(如果PHY芯片為2.5V且某些PHY芯片為3.3V)時,它不會影響彼此的設備的性能。

BNC連接器帶網絡變壓器不但增強了傳輸信號和改善傳輸距離,還增加了BNC連接器的實用性和適應性,使網絡接口更方便,舒適,減輕用戶負擔,達到事半功倍的效果,可以說是一個非常重要的電子組件。

上文介紹的“bnc同軸連接器在哪里買”就介紹到這里了,更多“bnc同軸連接器在哪里買”相關的知識,小編會繼續編輯整理發布在bnc知識中心與您分享。東莞市德索五金電子電子科技有限公司17年專業于BNC連接器、bnc線束、bnc轉接頭,bnc配件等生產研發,產品品類已達20000余種,完全能夠滿足各類高端客戶對質量的需求。17年專注生產BNC連接器,工廠擁有數十臺先進的自動化組裝及檢測設備,確保全過程自動、高效、穩定。我們力求精益求精,相信我們不會讓您失望。
