BNC連接器接口接觸不良是什么原因

為什么有些BNC連接器在使用過程中,會出現接觸不良的情況,你有沒有認真思考過BNC連接器接觸不良的原因。問題的出現肯定不會是平白無故的,這背后肯定有一些被人們忽視掉的原因,下面BNC接頭網工程師將會為您分析一下BNC連接器接觸不良是什么原因。

何為BNC連接器,是一種很常見的RF端子同軸電纜終結器,業內人士也稱其為Q9頭,是在安防監控工程、音頻視頻工程中最常的同軸電纜連接器。BNC插頭又是一種標準的同軸電纜連接器,BNC電纜連接器必須連接到每段電纜的兩端,一般用于視頻監控工程和網絡工程中,用于實現從設備到電纜或從電纜到設備之間的抗干擾連接。

BNC連接器之所以沒有被淘汰,因為同軸電纜是一種屏蔽電纜,有傳送距離長、信號穩定的優點。目前它還被大量用于通信系統中,如網絡設備中的E1接口就是用兩根BNC接頭的同軸電纜來連接的,在高檔的監視器、音響設備中也經常用來傳送音頻、視頻信號。

BNC連接器一般是針接觸件和孔接觸件之間的連接。我們知道,元器件的引腳或端子,一般是有一層鍍層,比如鍍鉛錫合金、鍍純錫、鍍鎳、鍍銀、鍍銀鈀合金、鍍金、等等。所以組件之間的接觸,其實就是這些鍍層金屬之間的接觸。當然,不同的鍍層金屬的導電率是不同的,對應產生的接觸電阻也有所不同。一般金的導電率比較好,銀次之。在焊接工藝時,由于焊接實際上是形成合金的過程,這個合金本身就是良導體,所以焊接本身的可靠性是比較高的,除非是焊接不良。但是,連接器之間的連接,靠的是表面之間的接觸,所以容易導致接觸不良,更具體的原因分析如下。

判斷金屬表面之間的接觸性能是否正常,主要取決于材料(不同金屬導電率不同)、接觸壓力、實際接觸面結。關于材料種類,上面已經提到了,一般器件的鍍層材料,基本上都是由良導體做的,對接觸不良的影響不大,頂多影響接觸電阻(當然更進一步來說還影響到了是否容易被氧化),所以不再更詳細地討論。關于連接器的接觸壓力,連接器靠的是孔接觸件的彈力來給針接觸件一定的壓力的。一般壓力越大接觸得也越好。

通常情況下小而又薄的孔接觸件提供特大壓力的可能性是較低的。而且如果這個孔接觸件本身的彈性不好,這個壓力就小,接觸也就沒那么好。同時,如果孔接觸件或針接觸件有變形,也會導致實際接觸面積小,從而有可能導致接觸不良。同時,連接器的孔接觸件或針接觸件當然一般是連接在塑料上的,如果腳數多了,有可能導致某一個或數個接觸件裝在塑料件上的位置有偏差,于是,兩個連接器插入時,那些偏位了的接觸件就有可能接觸不好。

閱讀完上文之后,您對于BNC連接器接觸不良是什么原因應該有個基本認識了,更多關于BNC連接器接觸不良是什么原因方面的內容,請直接閱讀其他BNC接頭制作文章,會有其他收獲額!德索電子,專業的BNC接頭制造商,歡迎您前來采購BNC系列產品。ISO認證產品,一年質保服務,讓廣大客戶放心采購。

本文來源:http://www.beijingqilin.com/

攝像頭bnc接口制作看這里

攝像頭BNC接口制作流程是怎樣的呢,生活中,需要制作攝像頭BNC接口的地方有很多,比如商場、超市,還有我們住處的樓道、過道等,都需要安裝攝像頭BNC接口,用以提高生活乃至商業的安全性,下面德索工程師教會教您快速制作一個攝像頭BNC接口,感興趣的看這里吧。

方法/步驟

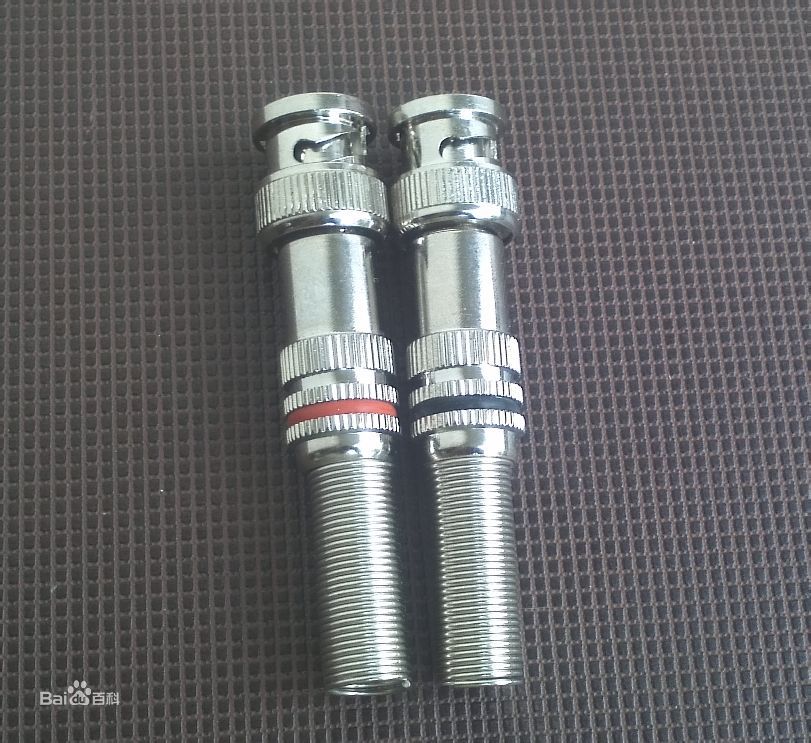

這是“原始版”BNC接口,還沒有開始制作

它是可以扭開的,不是固定不動的。

重點來了喲,銅線芯用螺絲壓緊,鐵片要和屏蔽銅線或鋁紙接觸,要不然視頻會不清晰或不穩定,甚至黑屏。最好用老虎鉗壓緊鐵片,以防監控線脫落。另外,屏蔽線不能接觸到中間的銅線芯,要不然也會干擾到視頻。

用螺絲扭緊銅芯,鐵片緊壓屏蔽銅線或鋁紙。

就是這樣,一個完美的BNC監控接口就是這樣被做出來了,是不是很神奇。

攝像頭bnc接口制作流程大致就是上面這樣,您只需根據上述圖文步驟一步步操作,那么便可以很快制作出一個攝像頭BNC接口。德索電子BNC接口制造經驗豐富,所有BNC接口產品已獲得了ISO認證,倘若您有這方面的采購及定制需求,速度聯系我們,歡迎您的來電!

產品展示:http://www.beijingqilin.com/gongtoumutou/

本文來源:http://www.beijingqilin.com/interface/481/

BNC接口的一般特性都在這里了

說BNC接口,很多客戶都知道是什么東西,但若是問他們BNC接口的一般特性是什么,估計能答上來的沒有幾個。下面小編就整理收集了一些BNC接口的一般特性這方面的內容,讓大家更好的了解BNC接口產品的屬性,從而幫助到客戶們的采購決策。

BNC接口的一般特性包含了頻率范圍、接觸電阻、絕緣電阻、介質耐壓、電壓駐波比、連接器耐久性、中心接觸件、殼體和其它金屬零件、絕緣體、線夾、密封圈這些方面的知識,下面一起來看看吧。

頻率范圍:0~2GHz

接觸電阻:內導體 ≤2.0mΩ ;外電阻 ≤0.2mΩ

絕緣電阻:≥5000MΩ

介質耐壓:1500V

電壓駐波比:≤1.3

連接器耐久性:500次產品材料及涂覆:

中心接觸件:插針——黃銅、鍍金(加粗);插孔——錫青銅或鈹青銅、黃金

殼體和其它金屬零件:黃銅、鍍鎳(加厚)

絕緣體:聚四氟乙烯

線夾:黃銅、鍍銀

密封圈:硅橡膠

BNC接口的一般特性都在這里了,如果您對于“BNC接口的一般特性”還存在疑惑的話,可以向bnc接頭網發送郵件咨詢您想要咨詢的問題,我們的工程師時間會及時給您專業的答復。如果您有BNC接頭、BNC線材、BNC轉接頭等相關產品的采購需求,可以撥打我們的電話0769-81153906。

本文來源:http://www.beijingqilin.com/interface/283/

按接口形狀上的不同,BNC頭接口的類型有哪些?

BNC接口的類型有許多種,不知您知道幾種,按接口形狀上的不同便可區分,下面德索五金電子就BNC接口的類型問題給您做一些基本的介紹,希望對您有所幫助。

德索五金電子指出:BNC的接口形狀都是統一的,只能分公頭和母頭,公頭的外殼上面是有彈性的里面有彈簧,外面有圓弧槽,母頭外面左右各一個圓點,俗稱小耳朵。

上述內容便是德索五金電子針對“按接口形狀上的不同,BNC頭接口的類型有哪些”這個問題的解答,如果您想了解更多關于BNC接頭方面的知識,請登錄http://www.beijingqilin.com/,每天更新發布更新BNC接口相關產品,滿足您訂購查閱的需求。選擇德索五金電子,構造安全,連接你我!

BNC接口和RCA接口存在什么區別

不知您對于BNC接口和RCA接口之間的區別了解多少,二者之間有著相似之處,也有著不同之處,各有各的優勢與劣勢,下面德索五金電子就為您介紹一下BNC接口和RCA接口存在什么區別,讓您在今后的工作中更好的選擇以及采購這兩款產品。

1、BNC接頭

BNC接口主要作用是傳輸視頻信號,RCA其主要傳輸音頻信號。不同的接口其優點和作用也是不同的,此外由于BNC接口的特殊設計連接非常緊不必擔心接口松動而產生接觸不良。

BNC接頭有別于普通15針D-SUB標準接頭的特殊顯示器接口。由RGB三原色信號及行同步、場同步五個獨立信號接頭組成。主要用于連接工作站等對掃描頻率要求很高的系統。BNC接頭可以隔絕視頻輸入信號,使信號相互間干擾減少且信號頻寬較普通D-SUB大,可達到最佳信號響應效果。

2、RCA接頭

RCA接口實現了音頻和視頻的分離傳輸,這就避免了因為音/視頻混合干擾而導致的圖像質量下降。目前音視頻設備上應用最廣泛的接口,幾乎每臺音視頻設備上都提供了此類接口。

RCA俗稱蓮花插座,幾乎所有的電視機、影碟機類產品都有這個接口。它并不是專門為哪一種接口設計,既可以用在音頻,又可以用在普通的視頻信號,也是DVD分量(YCrCb)的插座,只不過數量是三個。RCA接頭是目前為止最為常見的一種音/視頻接線端子種雙線連接方式的端子早在收音機出現的時代便由RCA錄音公司發明出來,還有一個更老式、也比較奇怪的稱呼叫做“唱盤”接頭。

RCA端子采用同軸傳輸信號的方式,中軸用來傳輸信號,外沿一圈的接觸層用來接地,可以用來傳輸數字音頻信號和模擬視頻信號。RCA音頻端子一般成對地用不同顏色標注:右聲道用紅色,左聲道用黑色或白色。有的時候,中置和環繞聲道連接線會用其他的顏色標注來方便接線時區分,但整個系統中所有的RCA接頭在電氣性能上都是一樣的。一般來講,RCA立體聲音頻線都是左右聲道為一組,每聲道外觀上是一根線。

二者的優點及作用:

BNC接口主要作用是傳輸視頻信號,RCA其主要傳輸音頻信號。不同的接口其優點和作用也是不同的,如BNC接頭可以讓視頻信號互相間干擾減少可達到最佳信號響應效果。此外由于BNC接口的特殊設計連接非常緊不必擔心接口松動而產生接觸不良。而RCA接口實現了音頻和視頻的分離傳輸,這就避免了因為音/視頻混合干擾而導致的圖像質量下降。目前音視頻設備上應用最廣泛的接口,幾乎每臺音視頻設備上都提供了此類接口。

注意事項:

BNC接口與傳輸的視頻信號最終顯示畫面質量沒有直接的關系,有些人會誤認為視頻質量低會不會是BNC接口質量不好,其實不然,畫面質量和設備顯卡,傳輸線纜,顯示器質量,周圍干擾等因素有關系,想要BNC顯示效果最大化,上面的每一個因素都必須保證!

當然BNC和復合視頻接口也是互通的,可以通過轉接頭實現互轉,信號沒有損失。

通過上文的介紹后,您對于“BNC接口和RCA接口存在什么區別”應該已經有所了解了,BNC接口和RCA接口常識是電子元器件從業者必備的基礎知識,如果您想了解更多關于BNC接口、RCA接口方面的知識,請登錄http://www.beijingqilin.com/,每天更新發布更新bnc接口相關產品,滿足您訂購查閱的需求。選擇德索五金電子,構造安全,連接你我!

bnc轉接頭:http://www.beijingqilin.com/adpter/

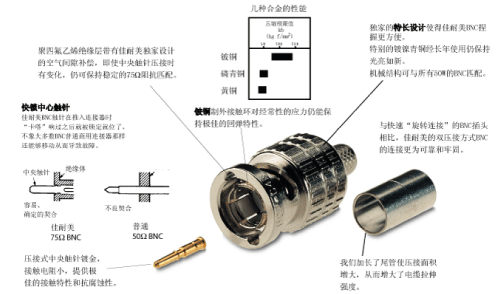

查閱BNC接口的特性

不知您對于BNC接口的特性了解多少,作為一名電子元器件行業的相關從業者,應該了解下BNC接口的特性,如果連BNC接口的基本特性都弄不清的話,恐怕算不上一名合格的從業者。下面德索五金電子就為您介紹一下BNC接口的特性。

特性阻抗:75Ω

頻率范圍:0~2GHz

接觸電阻:內導體 ≤2.0mΩ ;外電阻 ≤0.2mΩ

絕緣電阻:≥5000MΩ

介質耐壓:1500V

電壓駐波比:≤1.3

連接器耐久性:500次產品材料及涂覆:

中心接觸件:插針——黃銅、鍍金(加粗);插孔——錫青銅或鈹青銅、黃金

殼體和其它金屬零件:黃銅、鍍鎳(加厚)

絕緣體:聚四氟乙烯

線夾:黃銅、鍍銀

密封圈:硅橡膠 [1]

閱讀完上文之后,您對于“BNC接口的特性”應該已經有所了解了,BNC接口的特性是電子元器件從業者必備的基礎知識,如果您想了解更多關于BNC接口的特性方面的知識,請登錄http://www.beijingqilin.com/,每天更新發布更新bnc接口相關產品,滿足您訂購查閱的需求。

bnc線纜:http://www.beijingqilin.com/cable/

連接器BNC接口的概念是什么

不知您對于連接器BNC接口的概念是什么這個問題了解多少,作為一名電子元器件行業的相關從業者,應該了解下BNC接口的概念是什么,下面德索五金電子BNC接口專業技術人員就為您介紹一下連接器BNC接口的概念。

BNC(基本網絡卡)接口是10Base2的接頭,即同軸細纜接頭。可以隔絕視頻輸入信號,使信號相互間干擾減少,且信號帶寬要比普通15針的D型接口大,可達到更佳的信號響應效果。這種接口的網卡對應用于用細同軸電纜為傳輸介質的以太網或令牌網中,目前這種接口類型的網卡較少見,主要因為用細同軸電纜作為傳輸介質的網絡就比較少。現在多用于安防行業監視器傳輸視頻信號和有線電視室內墻壁接口。只有17英寸以上顯示器中的部分新產品才具備這種接口。

它的視頻信號輸入線分別由R、G、B以及水平掃描、垂直掃描五條線構成,這種接頭能夠把視頻中三基色的輸入訊號分開,使它們相互獨立,這樣可最大限度避免造成干擾,從而使視頻輸入特性得到改善。也因為如此,BNC方式一直是專業級顯示器的特色之一。但是,近來BNC正在被DVI數字視頻方式所取代。當然,在DVI設備的價格以及銷量還不能完全滿足市場需要之前,BNC還會繼續存在一段時間。

BNC,全稱是Bayonet Nut Connector(刺刀螺母連接器,這個名稱形象地描述了這種接頭外形),又稱為British Naval Connector(英國工防連接器,可能是英國工防最早使用這種接頭)或Bayonet Neill Conselman(Neill Conselman刺刀,這種接頭是一個名叫Neill Conselman的人發明的)。

閱讀完上文之后,您對于“連接器BNC接口的概念是什么”應該已經有所了解了,BNC接口概念是電子元器件從業者必備的基礎知識,如果您想了解更多關于BNC接口方面的知識,請登錄http://www.beijingqilin.com/,每天更新發布更新bnc接口相關產品,滿足您訂購查閱的需求。
