BNC防水連接器：結構特點、應用場景與線束定制全解析

/在： /通過：

作者：周工｜射頻與工業線束工程師
品牌：德索（Dosinconn）｜專注連接器與線束加工
官網：http://www.beijingqilin.com/

在射頻、視頻監控、戶外通信與工業設備中，BNC 接口因其鎖扣結構、插拔穩定性與良好屏蔽性能被廣泛采用。
但在雨淋、潮濕、粉塵、腐蝕等復雜環境下，普通 BNC 插頭并不足以確保長期可靠運行，于是 BNC 防水連接器 成為更高等級的行業選擇。????

以下從結構、應用、參數表格、線束加工、工程師選型等角度，系統解析防水 BNC 的完整方案。

一、結構特點：防水能力從哪里來？??

防水版 BNC 的核心結構增強主要體現在以下方面：

  • ?? 外殼密封圈（O-Ring）升級

  • ?? 尾部防水夾緊結構（Waterproof Clamp）

  • ?? 螺紋壓緊式防水外殼

  • ?? 全金屬屏蔽殼體（抗干擾增強）

  • ?? IP67 / IP68 等級的防護設計

這些結構決定了其能否在戶外、工地、監控塔、海邊、交通設備等場景持續長期穩定工作。????

二、典型應用場景：普通 BNC 完成不了的任務??

BNC 防水連接器常用于：

  • ?? 戶外視頻監控系統（監控桿 / 隧道 / 交通卡口）

  • ?? 海邊、溫泉、濕汽環境的信號系統

  • ?? 安防攝像機與防水外殼設備

  • ?? 戶外射頻傳輸設備

  • ?? 智能交通（ETC、道路監控）

  • ?? 工控機柜箱體外置信號口

  • ?? 污水廠、化工廠等高濕腐蝕環境

這些場景的共同點是：
環境惡劣 + 長期暴露 + 高可靠性需求。

三、BNC 防水連接器規格參數表（工程師常用版）??

項目 防水 BNC 普通 BNC 工程師說明
防護等級 IP67 / IP68 無防水 ?? 戶外必選 IP67 以上
外殼結構 金屬外殼 + 防水螺紋 普通金屬殼 ?? 防水結構更牢固
密封方式 O 型圈 + 密封墊片 無密封圈 ?? 防水核心差異點
線纜固定方式 壓緊式防水夾頭 普通尾套 ?? 防水效果差異明顯
常配線材 RG174 / RG316 / SYV-75-3 RG174 / 75-3 ?? 看環境需求選擇
適用場景 戶外、濕區、腐蝕區 室內 ?? 應用差異明確
成本 中等偏上 中等 ?? 防水結構導致成本差異

四、防水 BNC 線束加工：結構要求遠高于普通線束 ??

為了確保真正達到 IP67/68，線束加工必須滿足以下要求：

1. 防水尾部壓緊結構必須一次成型

否則會出現“滲水、倒灌、水汽入侵”等典型故障。??

2. 焊點需加固，避免水汽腐蝕

長期戶外環境會加速焊點氧化，因此需額外處理。??

3. 可配 RG174 / RG316 / SYV75-3 等線材

不同工程場景對：

  • ?? 阻抗

  • ?? 高頻性能

  • ?? 柔韌性

  • ?? 抗紫外

要求不同。

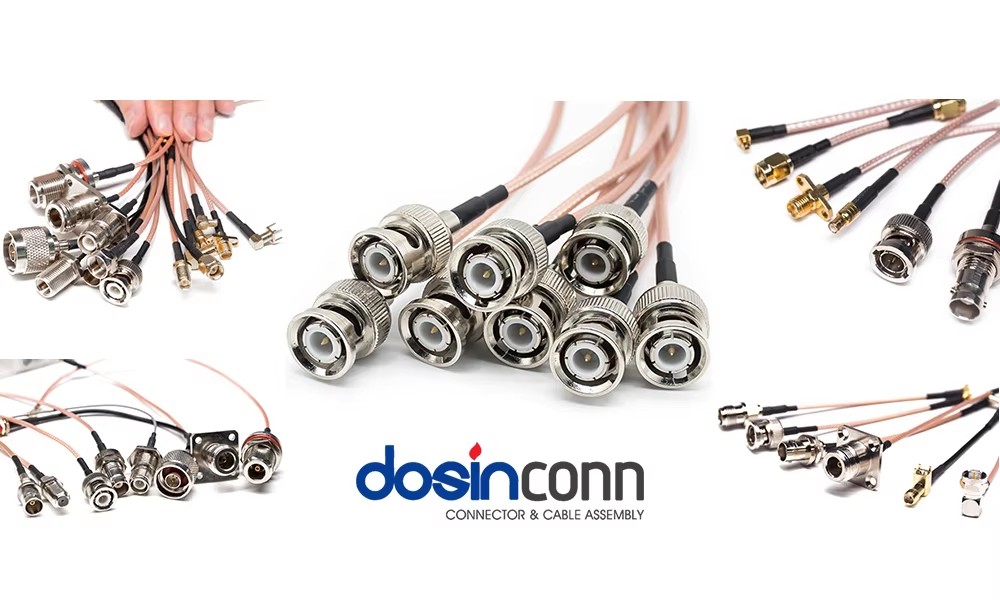

4. 可制作多類型線束（支持定制）

  • ?? BNC-BNC 防水跳線

  • ?? BNC-SMA 防水版

  • ?? BNC-IPEX（適用于無線模塊）

  • ?? 面板防水母座 + 外接線束

支持量產、小批量、快速打樣。

五、工程師選型建議（實戰向）?????

如果你正在為工程項目做選型，以下建議可供參考：

? 戶外應用 → 必須選擇 IP67 / IP68 防水 BNC
? 長距離視頻信號 → SYV75-3 / 75-5 + 防水 BNC
? 高頻抗干擾 → 選 RG316 + 金屬殼防水 BNC
? 機柜面板安裝 → 防水 BNC 面板母座 + 公頭線束
? 腐蝕環境 / 海邊 → 選不銹鋼外殼版本

一句話總結：
普通 BNC 適合室內，防水 BNC 才能真正承擔戶外責任。??
